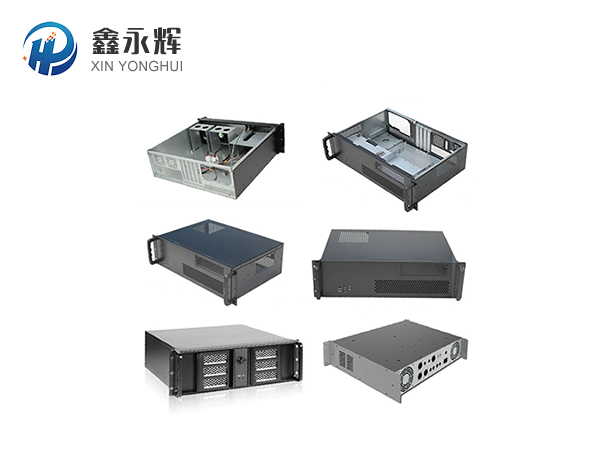

不锈钢钣金机箱是用不锈钢板材加工成的工业保护外壳，耐腐蚀、强度高，常用于户外设备、通信电力等场景 。接下来，小编给大家总结一下关于
不锈钢钣金机箱设计结构的避坑要点：
一、折弯结构避坑（不锈钢容易出报废）
折弯内半径不能过小，防止撕裂
SUS304 zui小内 R≥板材厚度 t；0.8mm 薄板 R 不能小于 0.8，若设计 R0.5，折弯外沿直接开裂，批量报废。
错误：图纸 R0.3、直角尖角折弯；正确：统一 R=t，外观要求高可用 R1.0 以上。
孔、凸台离折弯边距离不足，圆孔拉成椭圆
规范：孔中心到折弯内线距离≥2.5t；空间不够必须加工艺缺口 / 压线槽释放应力。
坑：门板螺丝孔紧贴折边，折弯后孔变形，螺丝装不进去。
多折、封闭盒型干涉问题
四边一体折盒，相邻折边必须开 45° 工艺缺口；不留缺口折弯时板材挤压起鼓、撕裂。
不锈钢韧性不如碳钢，缺口尺寸要比碳钢机箱加大 0.3~0.5mm。
超长薄板无加强筋，箱体凹凸变形
单块平板宽度＞300mm、板厚≤1.2mm，不加压筋，加工后运输、装配轻微受力就凹陷；不锈钢回弹大，校平也难复原。
折弯高度过小，模具压不住尺寸漂移
折边高度＜4mm 时，不锈钢回弹无法补偿，角度正负偏差超 1°，门与箱体缝隙不均。
二、焊接结构避坑（不锈钢焊缝发黑、漏水、变形三大通病）
拼接缝隙过大，满焊防水失效
防水机箱拼缝控制≤0.15mm；缝隙＞0.3mm 氩弧焊补料多，焊后打磨凹陷，防水胶条压不实。
设计坑：直接卡扣拼接代替焊接，户外一淋雨渗水。
单面焊不充氩，焊缝生锈发黑
不锈钢背面无氩气保护，焊缝产生氧化晶间腐蚀，短期出现锈斑；食品、户外、防水机箱必须双面充氩保护满焊。
大面积连续满焊，整体箱体扭曲变形
长边框整圈连续焊，不锈钢热胀冷缩变形量是碳钢 1.8 倍；
优化设计：分段跳焊结构、增加定位支撑筋、预留微量收缩余量。
内角直角焊接死角，藏污、难清洁（食品 / 医疗机箱重灾区）
直角焊缝无法抛光打磨，积水积油污发霉；必须设计圆弧过渡 R3~R5 一体折弯结构，减少内角焊缝。
薄板对接无搭接，直接平对接易焊穿
1.0mm 以下不锈钢严禁平对接，至少留 5~8mm 搭接边，降低焊穿报废率。
三、防水密封机箱结构避坑（IP 等级失效zui多的设计问题）
门框平面高低差、焊缝凸起，密封条压不紧
焊接后焊缝打磨不到位，门框有凸起台阶，硅胶条局部悬空，直接降 IP 等级；
设计预留打磨余量，门框整体平面度≤0.2mm/m。
无防雨檐、门沿向内凹槽积水
户外机箱门框向下向内凹槽，雨水全部积在框内顺着缝隙渗入；门沿做向外翻边防雨檐，底部开 φ3~φ5 排水孔。
门锁、合页开孔贯穿箱体，无防水台阶
锁孔、合页通孔直通内部，雨水顺着缝隙流进设备；开孔位置增加下沉防水台阶 + 防水垫圈。
箱体底部整块平板无折边，地面潮气渗透
底部四周向下折 10~15mm 支撑脚，箱体离地，避免底部长期泡水腐蚀、渗水。
密封槽深度设计错误
胶条槽太深压不实、太浅挤压溢胶；标准槽深 = 胶条直径 ×0.6~0.7。
四、开孔、螺纹、压铆结构避坑
不锈钢薄板直接攻丝，螺纹滑牙
t≤1.5mm 不锈钢严禁本体攻牙，必须压铆不锈钢螺母柱；M3/M4/M5 统一选用对应规格压铆件。
压铆位置靠近折弯、边缘，压铆鼓包变形
压铆中心距离折边 / 板材边缘≥3 倍压铆螺母外径，否则压铆时板材拉伸凸起，门板凹凸不平。
散热百叶、通风孔无防尘挡水结构
单纯冲百叶孔，户外灰尘雨水直灌；百叶做向下倾斜遮雨结构，内侧加防尘网卡槽。
观察窗亚克力 / 玻璃直接贴不锈钢，冷热温差渗水起雾
设计下沉安装台阶，加装橡胶缓冲防水垫，不要玻璃直接硬接触金属。
接地柱单点薄钢板，接地虚接
接地位置加厚垫板或折弯双层叠加，保证导电接触稳定。
五、箱体刚性与承重结构避坑
立式高机箱不加横竖加强筋，侧板鼓胀、门缝不均
高度＞600mm、板厚 1.2 及以下，内部横向、竖向增加折弯筋条支撑；不锈钢刚性差于同厚度碳钢。
重型设备安装平板无承重凸台
设备自重集中一点，薄板直接凹陷；设计折弯凸台、加厚垫板分散载荷。
翻盖门铰链单点受力，长期下垂门缝上宽下窄
门高＞400mm 必须上下双合页，门板内侧加折弯加强筋防下垂。
四角无折弯包角，搬运磕碰变形
外露直角无防护折边，运输轻微碰撞凹陷，不锈钢凹坑无法修复。
六、表面外观设计避坑（不锈钢划痕、指纹、色差）
拉丝纹理方向混乱，整机观感差
统一所有零件拉丝方向（横向 / 纵向）；门、箱体、侧板分开加工时标注拉丝方向。
大量尖锐外露尖角，极易划伤人员，抛光成本翻倍
所有外露边角统一倒 R0.5~R1 圆角，激光直接切圆角，省去手工打磨。
密封面、装配面与外观面混为一体
焊接打磨会划伤外观拉丝面；结构分层，焊接区藏在内侧，外露面尽量一体折弯无焊缝。
需要防指纹却设计大面积平面
平面极易留指纹，可做细微喷砂纹理或增加防指纹钝化工艺；大批量平面件建议增加细微压纹。
镜面抛光机箱设计深凹槽、窄缝隙
内部死角无法手工抛光，出现明暗色差，外观报废。
七、公差与装配间隙设计避坑
统一标注超高精密公差，大幅抬价
仅门框、密封面、安装法兰标 ±0.1；普通外观、安装孔放宽到 ±0.2~0.3mm，不锈钢加工成本下降 20% 以上。
门与箱体单边间隙过小＜0.3mm
不锈钢焊接变形 + 回弹累积误差，间隙太小会卡门、摩擦掉拉丝；常规单边间隙 0.5~0.8mm。
多块钣金拼装无定位止口
仅靠螺丝固定，装配错位、缝隙宽窄不一；设计折弯止口台阶，自动定位。
八、材质选型结构配套避坑
海边盐雾环境用 SUS304 做户外机箱
304 抗盐雾不足，半年焊缝锈穿，直接选用 316L，同时加厚板厚，减少焊接拼接。
食品医疗机箱用 201 不锈钢
易生锈、重金属析出，卫生验收不合格，强制 304，内角圆弧无死角结构。
导电屏蔽壳体用普通拉丝不做导电处理
拉丝后表面钝化膜绝缘，射频屏蔽失效，需增加导电喷砂、去除钝化层。
九、通用极简设计优化口诀（快速自查）
折弯 R≥板厚，近孔留足 2.5t 安全距；
防水箱体少拼接、多一体折弯，满焊充氩；
薄板必加压筋，大门双合页防下垂；
薄不锈钢不攻丝，全部压铆螺母；
户外加防雨檐、底部支撑脚、预留排水孔；
外露角倒小圆角，拉丝统一纹理方向；
密封面单独控公差，其余尺寸适当放宽降成本。
