一、

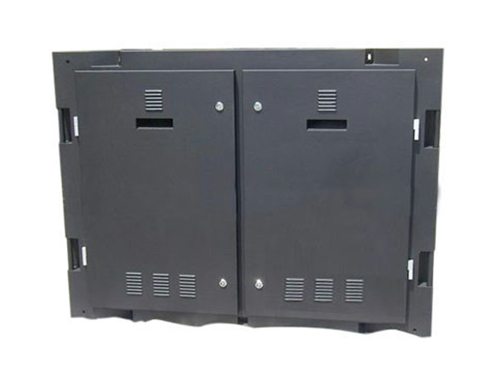

户外机箱机柜先定防护等级（按需选型）
1. IP54：普通路边弱电箱、监控机柜，防飞溅雨水、防尘
2. IP65：主流户外通信、设备机柜，高压喷水不进水
3. IP67：水下短时浸泡、地下箱、海边高湿环境
二、箱体主体防水结构设计（钣金五金重点）
1. 柜体接缝防水（激光焊接优势）
1）全满焊密封结构（高防水）
- 机柜侧板、背板、门框拼接采用**光纤激光连续满焊**，无间断焊缝，内部无焊缝缝隙；对比点焊、折边卡扣，从根源杜绝渗水通道。
- 焊后焊缝打磨平整，内部无需打胶也能达到 IP65；户外高要求机柜优先整机满焊。
2）折边防水槽（低成本拼接结构）
无焊接简易机柜做**双折防水屋檐槽**：
- 门板、箱体翻边向外做 U 型挡水檐，雨水顺着外侧流下，不会顺着缝隙向内毛细渗透；
- 禁止向内翻边，极易存水倒灌。
3）拼接缝隙打胶规范
折边拼装机柜：接缝内部连续打聚氨酯密封胶 / 丁基胶，外部再封一层，胶条宽度≥6mm，杜绝断点。
2. 门框门盖密封（漏水高发区）
1）双层防水槽结构（经典防雨设计）
门框做**内外两道挡水围边**，外层挡飞溅雨水，内层安放发泡密封条；中间预留导水槽，渗入少量水直接从排水孔流出，不接触密封胶条。
2）密封条选型与安装
- 材质：户外耐候选**三元乙丙 EPDM 发泡胶条**（耐紫外线、耐高低温、不发硬），禁止普通 PVC 胶条，1-2 年老化漏水；
- 结构：空心发泡胶条，压缩量 30% zui佳；整圈无断点，转角一体成型不拼接；
- 安装槽：卡槽全包胶条，避免胶条脱落。
3）门锁、铰链防水
- 铰链选用外置不锈钢防水铰链，内置铰链必须加防水盖板；
- 门锁加装防水装饰帽，锁芯内部注防水黄油；门板锁孔下方开导流槽，积水直接外排。
三、排水系统设计（重中之重，防止内部积水）
1. 柜体底部排水孔
- 机柜底板四角zui低处开 Φ6~10mm 排水孔，孔外侧向下做导流嘴；
- 加装**橡胶单向排水阀（防逆水塞）**：雨水只能流出，外部水汽、蚊虫、积水不会倒灌；无阀门极易雨天积水倒灌。
2. 门框导水槽
门仓内侧一圈连续导水槽，所有微量渗水汇聚到底部排水孔，避免流到设备区。
3. 顶盖防水屋檐
机柜顶盖四边外延 50~80mm 宽出箱体，形成大雨檐，阻挡雨水直接冲刷门板接缝；顶盖顶面做中间高四周低的斜面，快速流水不积水。
四、透气泄压 + 防凝露设计（90% 户外机柜故障源于凝露）
温差变化柜内形成负压，会把雨水、湿气吸入，同时冷热交替结露滴水腐蚀电路板。
1. 防水透气阀（必备）
柜体侧板下方安装**ePTFE 防水透气阀**：
- 功能：空气自由流通平衡内外气压，水珠、水雾无法渗透；
- 安装位置：远离顶部雨水冲刷区域，侧面中下部位。
2. 内部除凝露配套
- 大容量机柜加装硅胶干燥剂仓 / 小型恒温加热板（低温高湿地区）；
- 内部走线避开顶板，顶板贴隔热铝箔，减少顶部凝露滴水。
五、开孔部位防水（线缆、风扇、观察窗）
1. 线缆进出孔
1）电缆防水格兰头（PG 尼龙 / 不锈钢格兰）
所有进线孔必须匹配线缆外径锁紧，内部配橡胶密封垫圈；单孔多线选用多孔防水格兰。
2）底部进线优先
线缆全部从机柜底部开孔进线，禁止侧面、顶部开孔；侧面开孔必须加高防水护筒，向上弯管防水弯。
2. 散热通风防水
如需散热不能直接开百叶：
1）迷宫式防水通风口（上下对流）
上进风、下出风，内部多层折弯迷宫挡水结构，外侧加防尘网；
2）防水散热风扇配套防雨罩，风扇内侧加防尘防水棉；
3）高防护 IP65 机柜尽量采用无风扇密封散热，依靠柜体钣金散热。
3. 观察窗
钢化玻璃 + 全包 EPDM 密封胶圈，窗口四周打胶密封，玻璃边缘做挡水边。
六、表面防腐配套（户外长期防水辅助）
防水结构再好，钣金生锈膨胀会撑开缝隙漏水：
1. 材质选型
- 普通户外：冷轧钢板静电喷塑（户外专用聚酯粉末）；
- 多雨 / 沿海盐雾：304 不锈钢，整机激光焊接，耐锈蚀渗水；
2. 工艺要求
钣金焊接后打磨→酸洗磷化→喷塑，焊缝无漏喷；螺丝全部不锈钢，螺纹打防水胶。
七、五金加工工艺配套（激光焊机柜专用）
1. 整机箱体采用连续光纤激光满焊，焊缝致密无微缝隙，相比点焊杜绝毛细渗水；
2. 折弯一体成型，减少拼接缝，减少打胶依赖；
3. 所有翻边、挡水槽一次折弯成型，无拼接缺口；
4. 焊后焊缝平整，不破坏密封胶条贴合面。
八、常见防水设计误区（避坑）
1. 只打胶不做挡水槽：胶水老化开裂立刻漏水；
2. 顶部侧面大量开孔：雨水高压冲刷直接渗入；
3. 无排水孔、无单向阀：少量渗水堆积内部泡坏设备；
4. 不装透气阀：温差负压吸水，内部大面积凝露；
5. 使用普通橡胶 / PVC 胶条：户外半年硬化失效；
6. 门缝向内折边：雨水顺着缝隙往里爬。
