一、

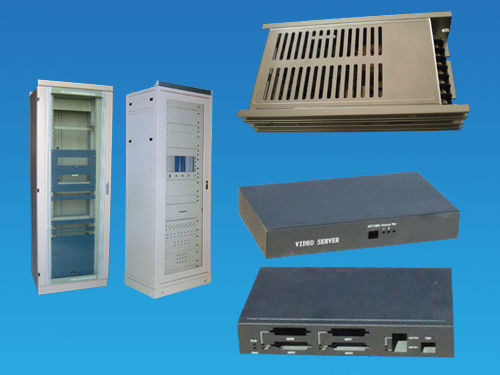

自动设备机箱机柜尺寸与安装关键点
外形长宽深精准
要留现场安装余量，不能刚好卡死；还要考虑门往外开的占用空间。
落地 / 壁挂 / 嵌入式分清
落地要做底座加高防地面进水；壁挂要预留挂耳、安装孔位；嵌入式要算内嵌深度、边框宽度。
整机对齐美观
多台机柜并排时，统一高度、门缝、颜色、铰链门锁规格，避免高低不平。
二、材质与板厚不能偷工
常规标配
箱体侧板：1.2mm
门、框架承重：1.5mm
底座、承重横梁：2.0mm
环境选材质
普通车间：冷轧板 SPCC 静电喷塑
潮湿 / 食品 / 化工：304 不锈钢
轻量化高端外观：铝合金
三、结构刚性与防变形
大门、大面积门板必须加加强筋，防止凹陷、震动异响。
框架优先激光焊接，缝隙小、不变形、门关得严。
自动化设备震动大，内部支架、安装板要加厚，螺丝做防松处理。
四、门、锁、铰链细节
门缝隙控制均匀，左右上下门缝一致，不蹭边、不晃门。
选用工业重型铰链、防水工业锁，耐用不易坏。
玻璃门要做钢化玻璃，加防震胶条，防止震动开裂。
五、防尘防水防护等级
普通车间做到 IP54；粉尘大、水汽多选 IP55/IP65。
整圈发泡密封条不间断，转角拐角要对接严实不漏尘。
户外机柜要做防雨檐、双层门、底部隔水，防止雨水倒灌。
六、散热与通风设计（容易忽略）
有变频器、伺服、PLC 多的机柜，必须提前预留：
散热风扇位、百叶窗、防尘网、工业空调安装位。
遵循下进风、上出风，风道对流，避免内部积温跳闸。
大功率设备单独留散热仓，强弱电尽量分隔。
七、开孔与接口精准
触摸屏、按钮、指示灯、航空插头、网口、串口孔位尺寸精准，提前按图纸定位。
开孔边缘去毛刺、加护圈，防割线、防割手。
预留备用孔，方便后期改程序、加配件。
八、内部布局与布线
标配安装背板、电气导轨、线槽预留空间。
底部预留走线孔，加防尘防水橡胶护线圈。
强弱电分区布置，避免干扰；需要屏蔽的加导电泡棉、跨接地线。
九、表面处理与颜色
冷轧板必须：除油→磷化→静电喷塑，不然容易掉漆、生锈。
统一工业常用色：浅灰、深灰、黑色、白色，批量美观一致。
不锈钢做拉丝 + 钝化；铝机箱做阳极氧化。
十、使用环境适配
多粉尘：加密防尘网、全密封结构
潮湿海边：304 不锈钢 + 加厚防腐
户外：防雨、防晒、防老化喷塑
强电磁干扰：做 EMC 屏蔽、门缝导电棉
十一、生产验收关键点
完工检查：尺寸、门缝、开关门顺畅、密封、散热、开孔对位。
试装电器配件、触摸屏，确保一次装得上不用改孔。
外观无划痕、无掉漆、无焊疤变形。
