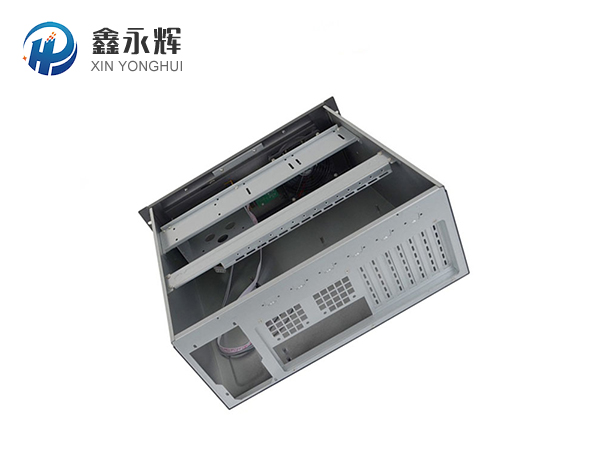

钣金机箱用于电源机箱、仪器设备外壳、控制箱、广告机壳体，
五金机箱钣金加工结构设计要兼顾可加工性、结构刚性、装配维护、散热、防护、公差适配喷涂，不能只看外观，要避免图纸好看、车间无法加工、装配干涉、变形翘曲。
一、材料与板厚选择
1. 室内普通机箱：SPCC 冷轧钢板，板厚常用**1.0‑1.5mm**；
2. 需要防锈：SECC 电镀锌 / SGCC 热镀锌板；
3. 轻量化：5052 铝合金，注意铝板折弯回弹大，要做回弹补偿；
4. 海边腐蚀环境：304 不锈钢；
大平面尽量不要用 0.8mm 及以下薄板，容易鼓包振动。大平面＞200mm 建议增加压筋加强，不要单纯加厚板材。
二、折弯结构设计（容易出错）
1. **内侧折弯 R 角**
冷轧钢 R≥0.8‑1.0T；不锈钢 R≥1.0T；铝板 R≥0.8T；R 过小板材外侧拉伸开裂。
2. 折弯直边高度：**h≥2 倍板厚 T，且≥3mm**；高度太小折弯模具压不到，做不出来；必须矮边时要开槽或后续铣削加工。
3. 孔远离折弯变形区：
普通孔中心距折弯线 ≥2T+R；螺纹孔≥3T+R；孔离折弯太近，折弯后孔挤压变形、螺纹滑牙。
4. 转角位置：折弯转角必须开工艺缺口，**不能留尖角**，防止撕裂、干涉；所有外露内角倒 R0.5 以上，杜绝尖角。
5. 避免多方向交错折弯，减少换模；折弯时预留刀具避让空间，防止折弯干涉撞刀。
三、开孔、孔位、压铆设计
1. 异形孔、方孔内角必须圆角 R≥0.5mm，禁止直角，激光切割尖角容易烧蚀、应力开裂。
2. 压铆螺母 / 螺柱：板厚**≥1.0mm 适合压铆**；板厚＜1.0mm 不建议压铆，容易脱落，改用拉铆螺母；压铆孔边距≥3T，不能靠近折弯线。
3. 长条散热孔长宽比不宜大于 4:1；阵列散热孔距离折弯边≥8‑10mm。
4. 不要直接在钣金薄板攻丝，螺纹强度极低，优先压铆螺母、拉铆螺母。
5. 连接器、接口开孔四周留足够余量，避免装配插头干涉。
四、焊接与拼接结构
1. 薄板机箱优先**点焊、断续跳焊**，减少热变形；防水机箱围堰才需要连续满焊；长焊缝不要一次性连续焊，采用分段跳焊，降低箱体扭曲变形。
2. 焊缝要有操作可达空间，深腔内部不要设计焊缝，焊枪伸不进去；焊缝尽量布置在非可视面，减少打磨工作量。
3. 拼接优先采用折弯搭接结构，减少焊接量；焊接预留收缩量，薄板焊接后会产生收缩变形。
4. 外观焊缝打磨平整；重要焊缝标注探伤要求；同一位置返修不允许超过 2 次。
注意：高强螺栓 / 压铆摩擦面不能喷漆；焊接完成后再补喷节点位置。
五、刚性加强设计（大机箱重点）
1. 平面尺寸＞200mm，**必须做压筋（加强筋）、翻边、折回边**，防止箱体鼓包、振动异响；不要一味增加板厚提升刚性。
2. 安装重载器件的底板，局部增加加强筋或焊接补强板，防止安装受力凹陷。
3. 门框、盖板四周增加折边，大幅提升整体刚性。
六、装配、公差与间隙（喷涂一定要预留间隙）
钣金做完喷塑涂层厚度 0.06‑0.12mm，**必须预留喷涂间隙，否则装配卡死、刮粉掉漆**。
1. 箱盖与箱体配合单边间隙：**0.3‑0.6mm；防水密封圈结构单边 0.6‑0.8mm**。
2. 钣金存在累积误差，成对装配的孔，其中一件必须开**腰形孔（长圆孔）**，用来补偿加工误差，不要全部做圆孔，容易对不上孔位。
3. 未注公差参考 GB/T15055‑2007，常规钣金：线性尺寸 ±0.5mm，折弯角度 ±1°；不要盲目标机加工 ±0.1mm 的高精度，成本大幅上升。
4. 装配预留工具操作空间，螺丝位置要留扳手空间；内部走线预留走线槽、过线孔。
5. 模块化设计，方便拆装维护；不要设计完全封闭深腔，内部零件无法装配取出。
七、散热、防护、EMC 电磁兼容
1. 散热孔避开直接淋水方向；户外机箱散热采用迷宫式风道，不要直开孔，防止进水。
2. 防水 IP 机箱：设计围堰结构、密封圈槽；设置排水孔，不能有积水凹槽；拼接缝满焊，不能只靠打胶密封，胶会老化失效。
3. 电磁屏蔽机箱：接缝尽量搭接；缝隙处加导电泡棉；接地压铆螺母预留接地位置；尽量减少大尺寸开孔。
4. 异种金属接触要注意电偶腐蚀，铝壳体配碳钢螺丝需要加绝缘垫片，优先同材质紧固件。
八、图纸与 DFM 避坑要点
1. 所有尖角倒圆角，图纸明确 R 大小；
2. 标注压铆螺母型号、焊接方式、焊缝高度；
3. 区分普通喷塑 / 户外耐候喷塑；
4. 打样优先验证装配，确认无干涉再批量下料；
5. 减少板材规格种类，控制材料损耗。
九、高频错误汇总
❌折弯直边过小，模具压不到；
❌孔离折弯线过近，折弯挤压变形；
❌大平面不加筋，外壳鼓包、振动噪音；
❌不留喷涂间隙，装配卡死刮粉；
❌全部圆孔，没有腰形调节孔，孔位对不上；
❌深腔内部设计焊缝，焊枪无法施焊；
❌薄板直接攻丝，螺纹极易滑牙；
❌户外机箱只靠打胶防水，焊缝有缝隙，后期漏水。
